＜実務で使えるスケッチアップのモデリングの方法＞

7.壁の作成

今回は壁の作成を紹介していきます。壁は建築の壁と内装の壁の2つに分けて作成していきます。

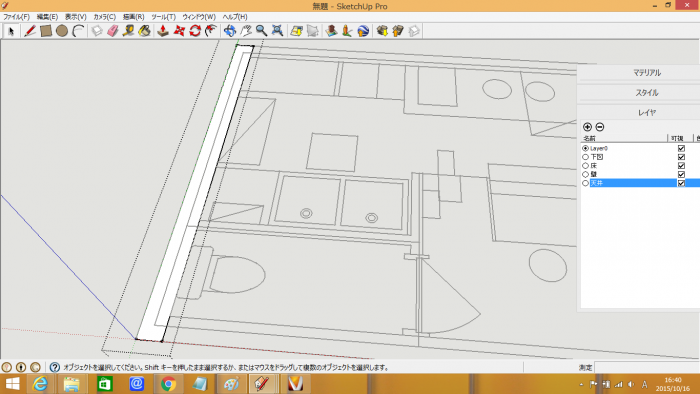

①図面の建築壁の一部を「R」で囲む

②できた四角に「Command(Ctrl)」＋「G」でグループ作成。2クリックでグループ内に入る

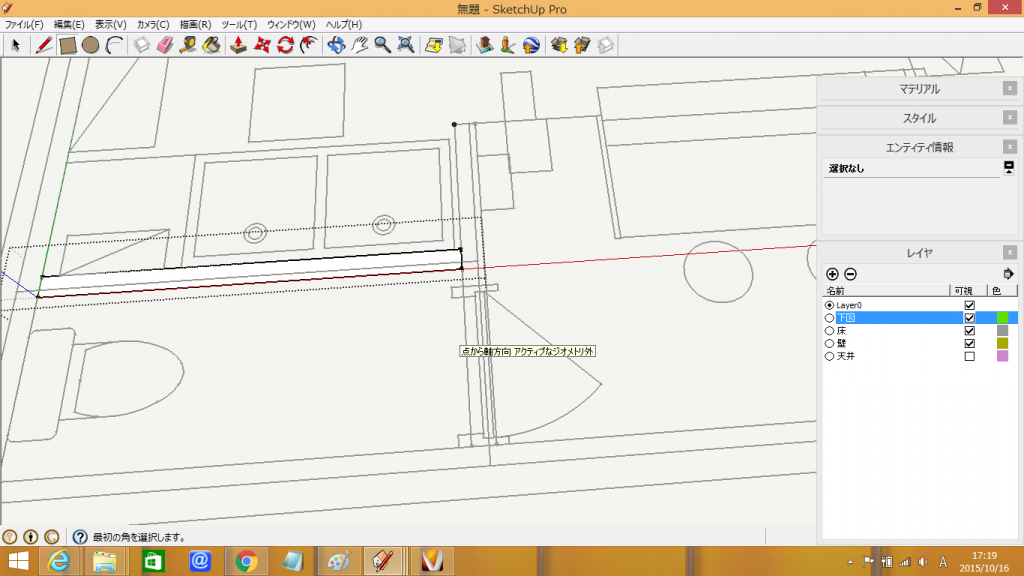

③グループ内で図面の残りの壁を「R」で囲む

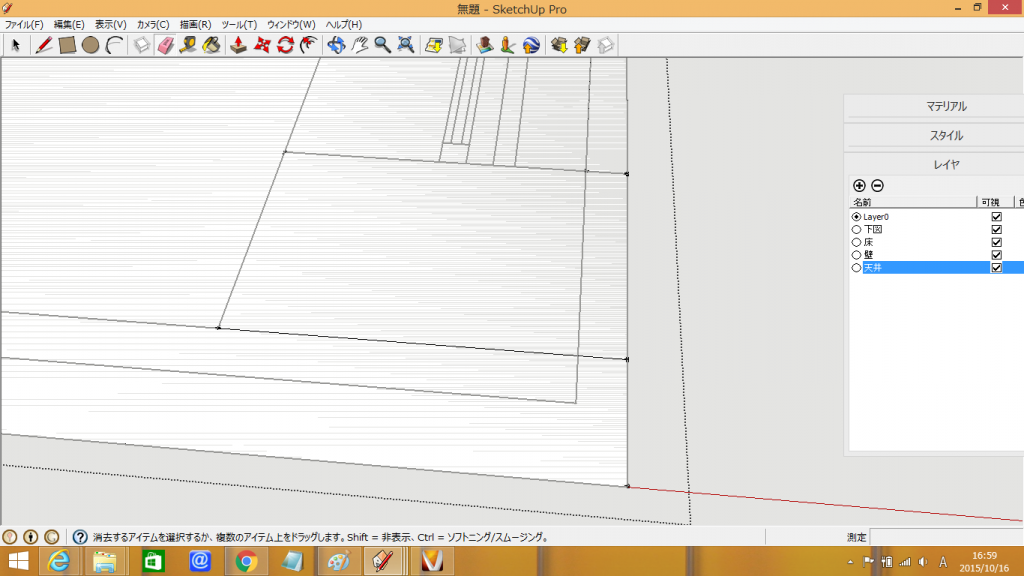

④すべての壁を囲み終えたら、壁の中の線を「E」で消す

⑤建築壁と同じように内装壁の一部を「R」で囲み、グループを作ってその中で内装壁をすべて囲む

⑥建築壁・内装壁のグループをそれぞれ「壁」レイヤーに移す

⑦建築壁のグループ内に入り、床の部分を2クリック→「command(ctrl)」＋「C」でコピー

⑧床部分の面を選択、削除

⑨グループの外で上記でコピーした床部分を貼り付け「commaun(ctrl)」＋「V」

⑩張り付けた床部分のレイヤーを「床」に変更

以上で壁の作成は一通り完了です。
