実寸に図面のサイズを合わせる
<実務で使えるスケッチアップのモデリングの方法>
2.スケールを合わせる
この写真の間違いは何でしょう?
そうです。サイズが間違ってます。人物に対して図面が小さいです。
CADの図面を読み込むと、実際の寸法よりも図面が大きすぎたり、小さすぎたりすることがあります。そこで、図面を実寸のサイズに合わす必要がでてきます。ここでは、図面のスケールの変更方法を紹介します。
①メジャーで図面のサイズを測る
まず、テーブルや壁などのサイズを測り、実寸と図面の差を把握します。
②ショートカット「T」(メジャー)でテーブルのサイズを測る →5000mm 実寸のサイズ→500mm
③ショートカット「S」(尺度)でサイズを調節する

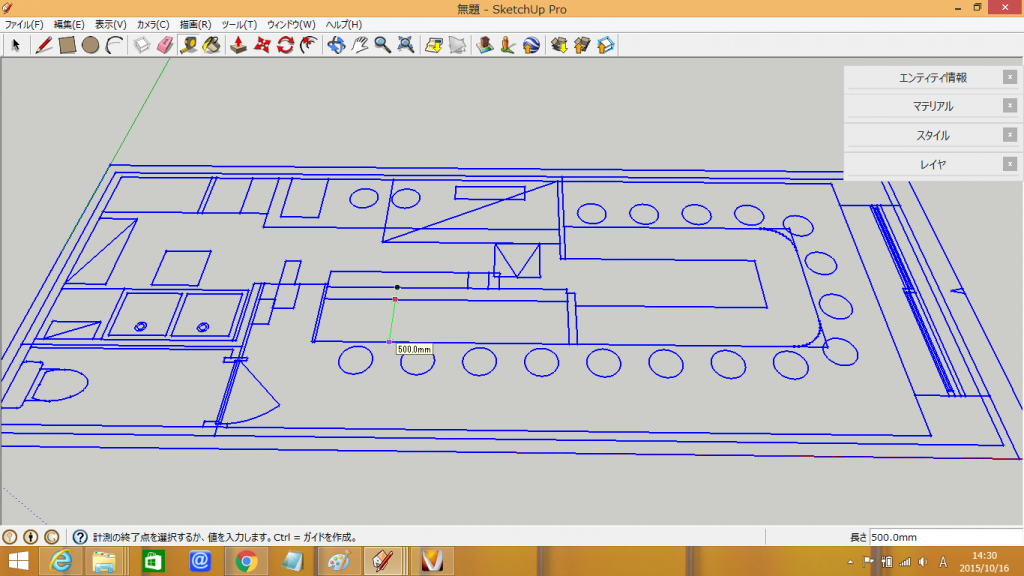

テーブルのサイズが500mmになったことを確認できたので、図面のスケール変更は完了です。
