今回は壁と開口部の描き方についてご紹介します。

手順としては四角形ツールを選択し、図面の指示通りに幅(W)と高さ(H)を入力し外壁や区画壁を作成していきます。

（※木造の場合は柱のみになります。）

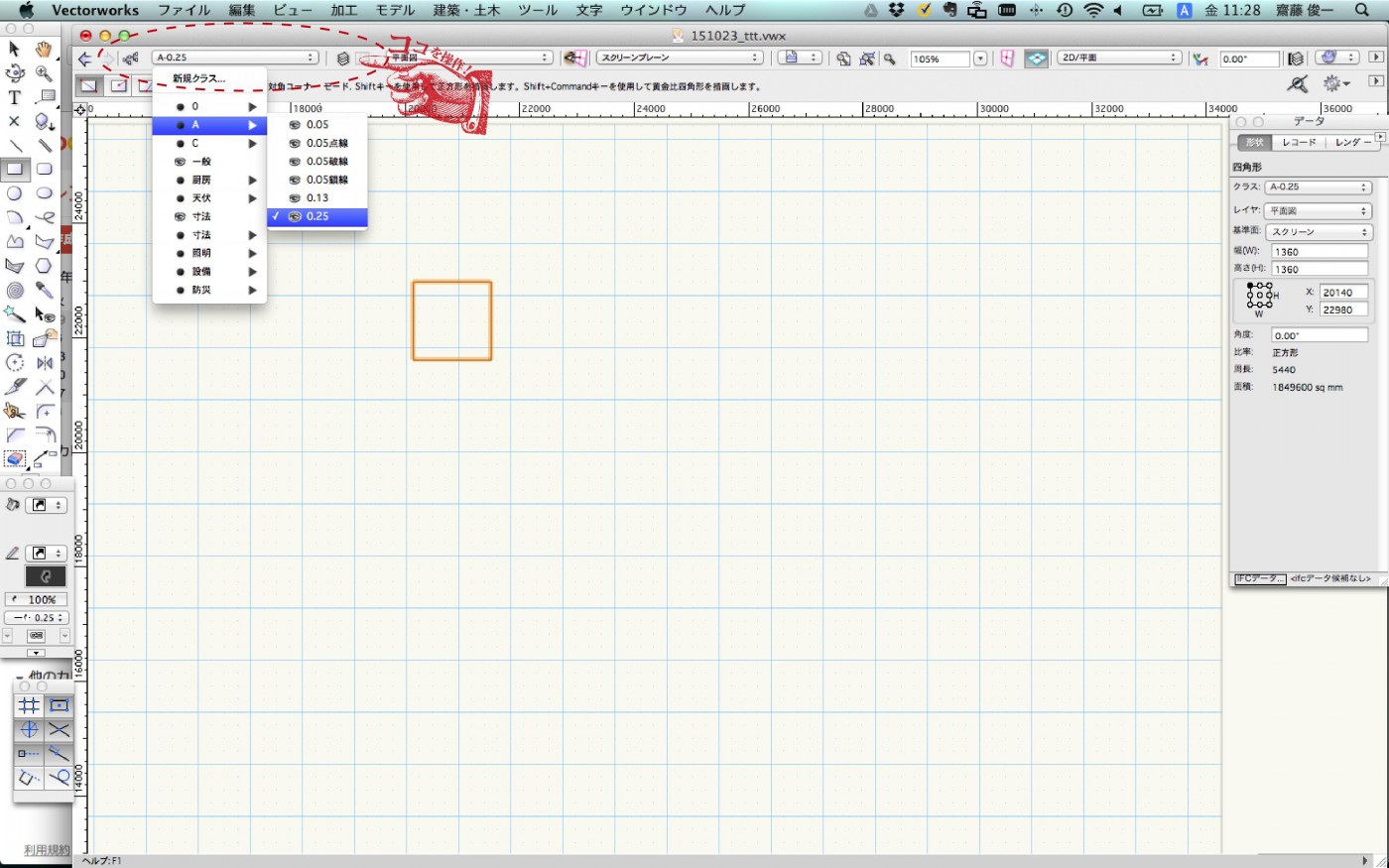

1.クラスを選択する。

「四角形」を選択し、クラスを選択します。

外装壁で使用するクラスは、a-0.25です。

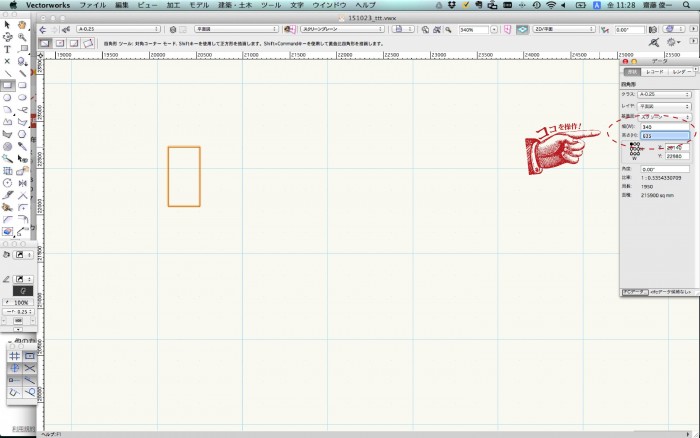

2.正確な寸法で作成する。

図面の指示通りに幅(W)と高さ(H)を入力し正確な寸法で壁を作成します。

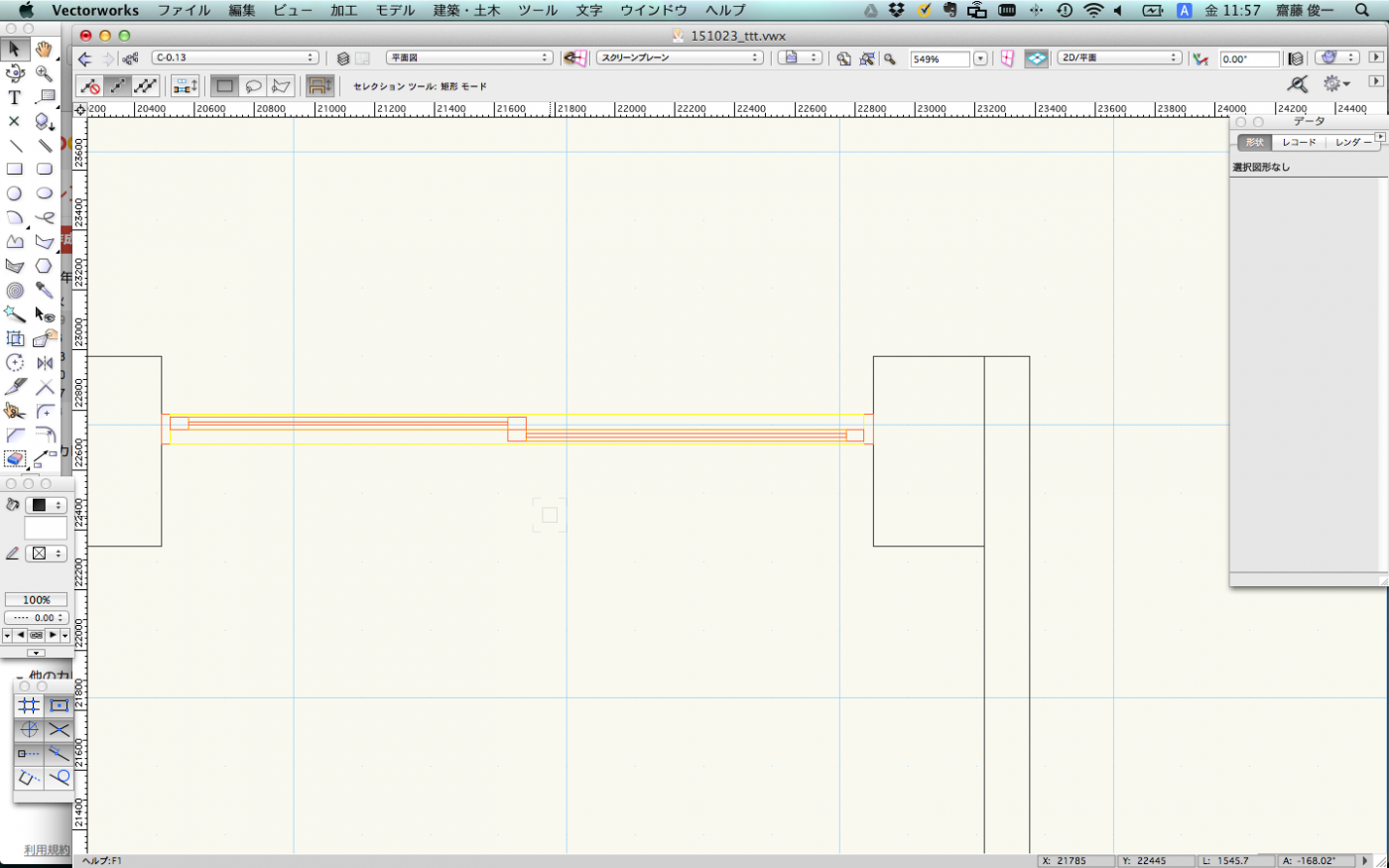

3.開口部を描く。

外装壁をひととおり描き終えたら、次に開口部（出入口）を描きます。

外装の開口部で使用するクラスは、a-0.13です。

4.開口部はそれぞれでグループ化する。

両側の扉を選択し、「グループを作成」します。

扉部分の壁は、「切り欠き」で消しておきましょう。

次回は内装壁の描き方について解説をします！
