＜実務で使えるスケッチアップのモデリングの方法＞

11.開口部2（ガラスサッシュの作成）

ここでは、引き違い戸のガラスサッシュを作成していきます。

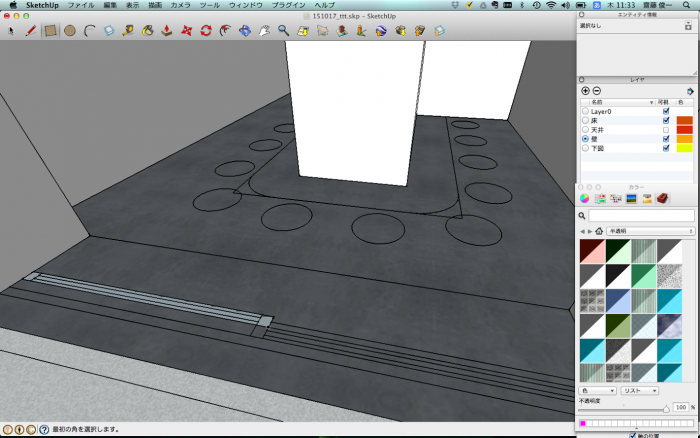

①下図に合わせてサッシュ全体を「R」で囲む

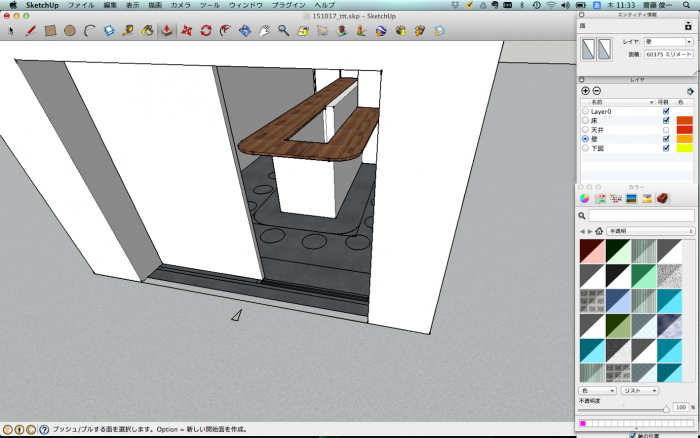

②「P」で高さをつける

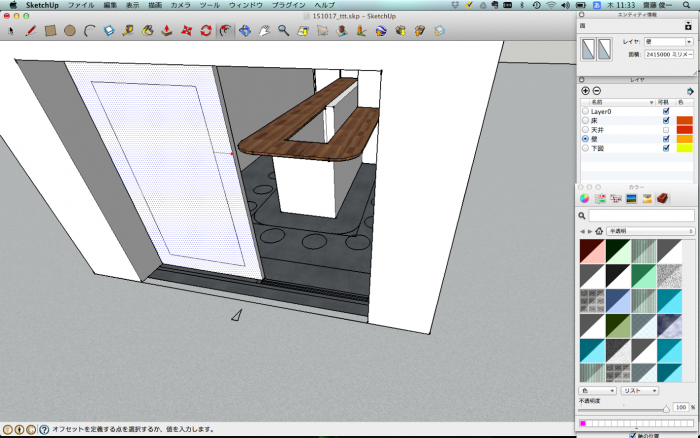

③「F」で框の見付をつける

④「P」でガラス部分の開口を開ける

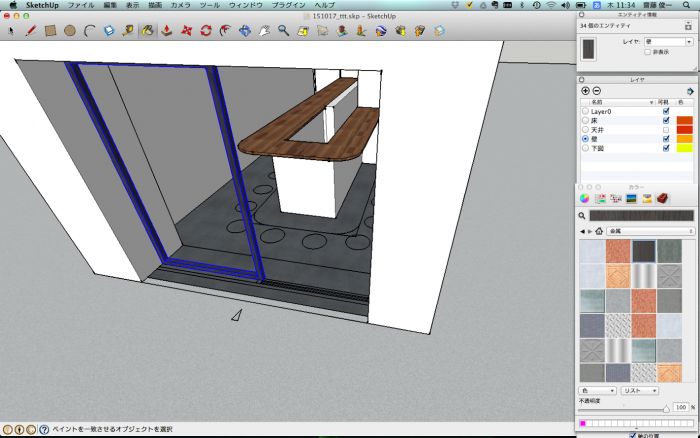

⑤全体を選択して「B」で色を塗りグループ化する

⑥「R」でガラス部分を框の奥につくる

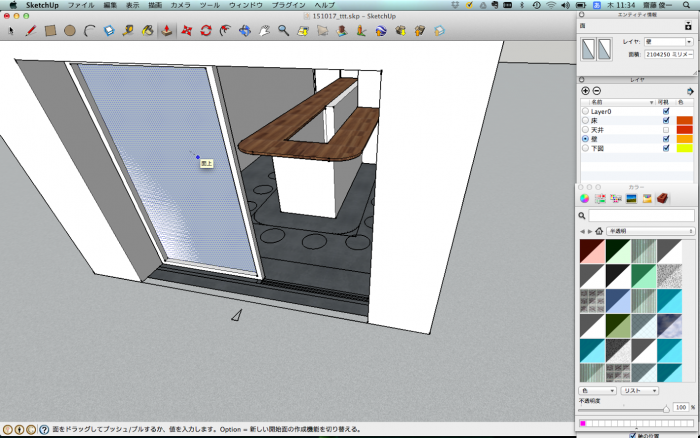

⑦「B」でガラス素材を塗り、「P」で厚みをつける

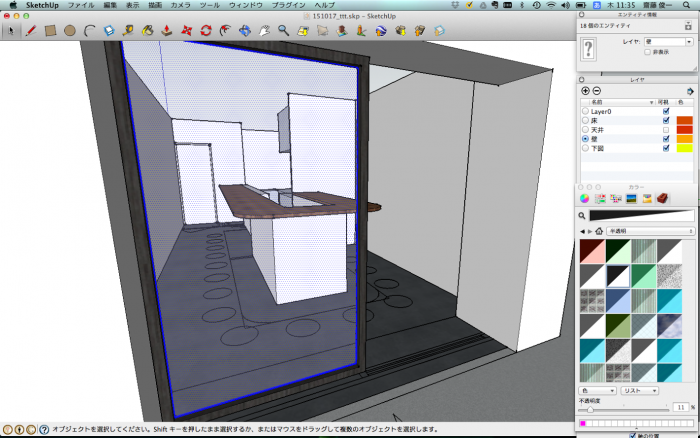

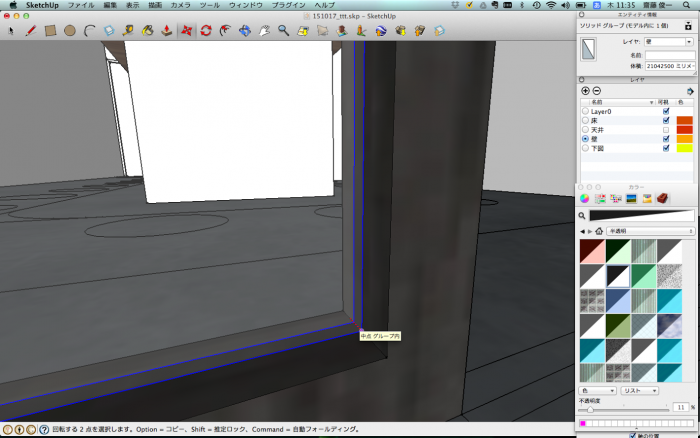

⑧ガラスをグループ化して「M」で框の中央に移動させる

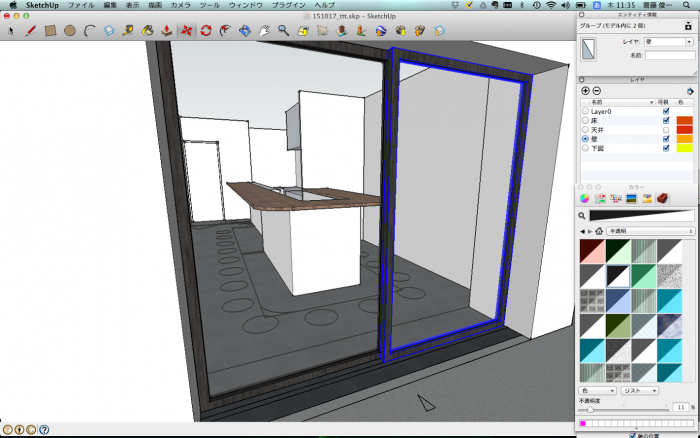

⑨框とガラスの両方を選択しグループ化し「M」+alt でコピーする

以上で引き違いのガラスサッシュは完成です。
