ドラックで配置した光源を移動する

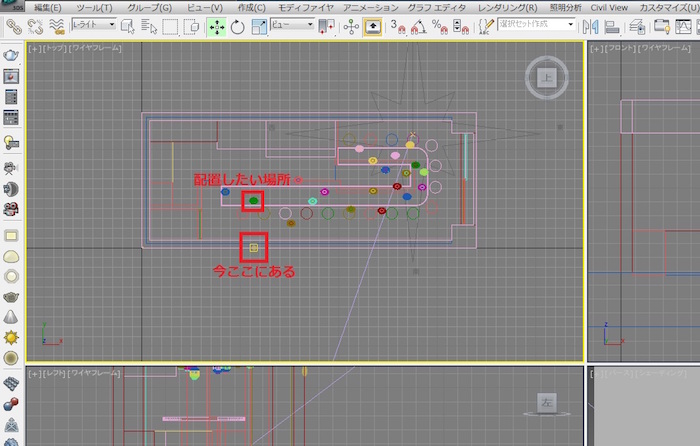

［フロント］もしくは［レフト］画面で配置した光源とターゲットは微調整を行ったとは言え、位置が必ずズレています。

このズレは［トップ］画面で確認できます。これから［トップ］画面を見ながら、光源を正しい位置まで移動します。

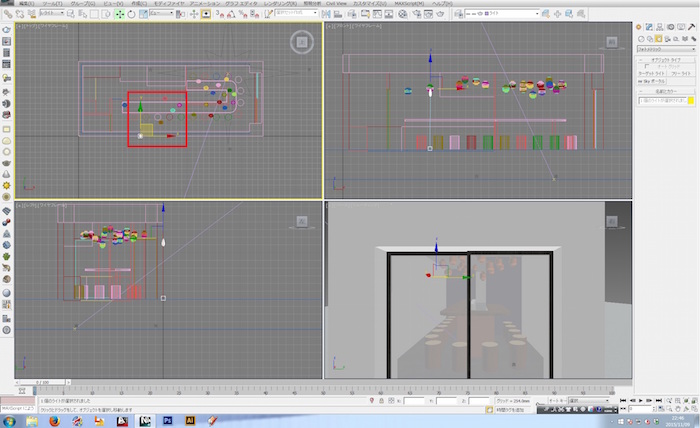

「選択して移動」を有効にした状態で、移動したい光源とターゲットを上から下へドラックして選択します。

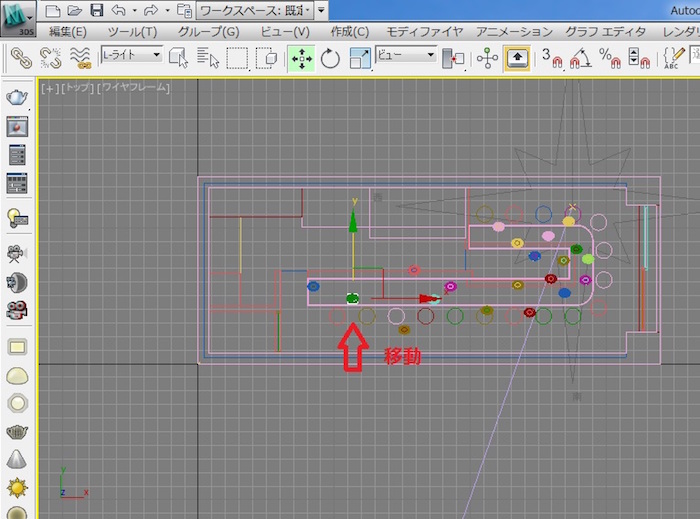

すると、X軸とY軸の表示が現れるので、カーソルを合わせると移動させることができるようになります。

それぞれの軸上にカーソルを合わせれば、その軸上のみの移動ができ、二つの軸をつなぐ四角形に合わせれば、２次元上で自由な移動が可能になります。

これで、光源とターゲットを正しい位置まで持って行きましょう。

なお、高さ方向の移動は、［フロント］［レフト］の画面で行うことができます。

［シェーディング］の画面ではZ軸も現れるので、作成したいシーンを見ながらの調整で役立ちます。
