情報の記入

レイアウトを終えたので、展開図に必要な情報を加えていきます。

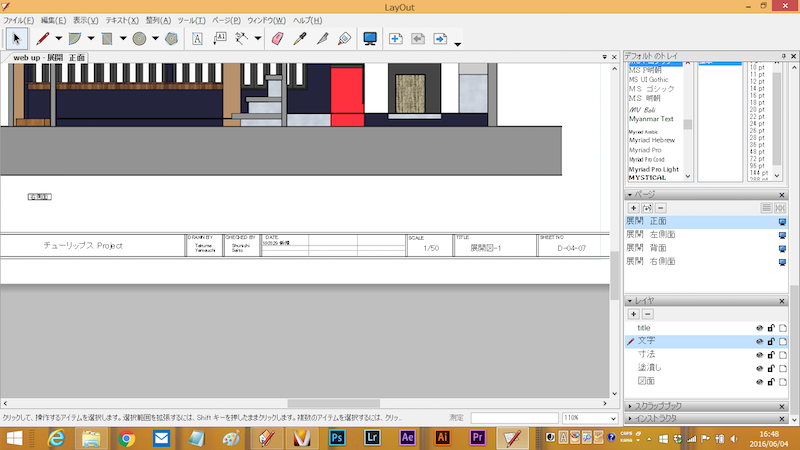

01.図面の名前や仕上げ、寸法を記入する。

その際のフォント設定,寸法スタイルは以下の通りです。

フォント

フォント：MSPゴシック

フォントサイズ：7pt  or 9pt

寸法スタイル

尺度：1/50

単位表示を外し、ミリメートルに設定

精度：1

02.情報の記入を終えたら、Project名、設計者名、日付、スケール、タイトル、シートナンバーが間違っていないか確認する。

上記の確認ができたら展開図の完成です。打ち出して最終確認しましょう。
