ターゲットライトの配置方法

その１を終えた状態で、［フロント］もしくは「レフト」の画面を動かし、配置する照明を取り付ける位置と、その照明が照らすターゲットの位置を表示します。

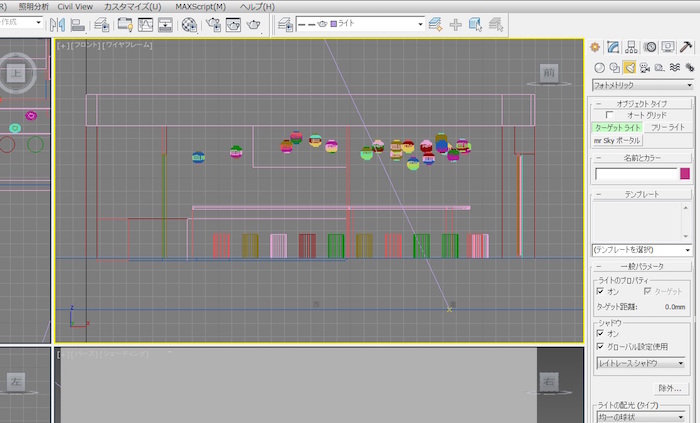

そして、「作成」→「ライト」→「フォトメトリック」→「オブジェクトタイプ」→「ターゲットライト」と選択してください。

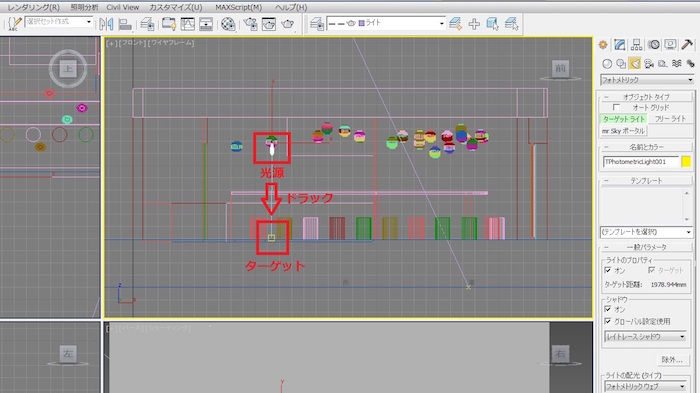

このとき、カーソルが十字になった状態で照明を取り付ける位置からターゲットの位置までをドラックすると、光源とターゲットが配置されます。

ターゲットの微調整

配置した照明は、ターゲットが真下に来るように微調整できます。

『オブジェクトを選択』を有効にした状態で、配置した光源をクリックして選択します。

光源が白い状態になっていれば選択された状態です。

選択されていなければ、黄色い状態になっています。

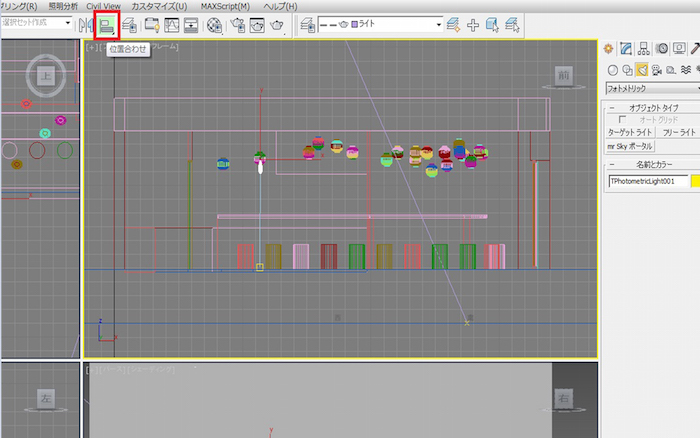

この光源が選択された状態で、『位置合わせ』をクリックし、続けて『ターゲット』をクリックします。

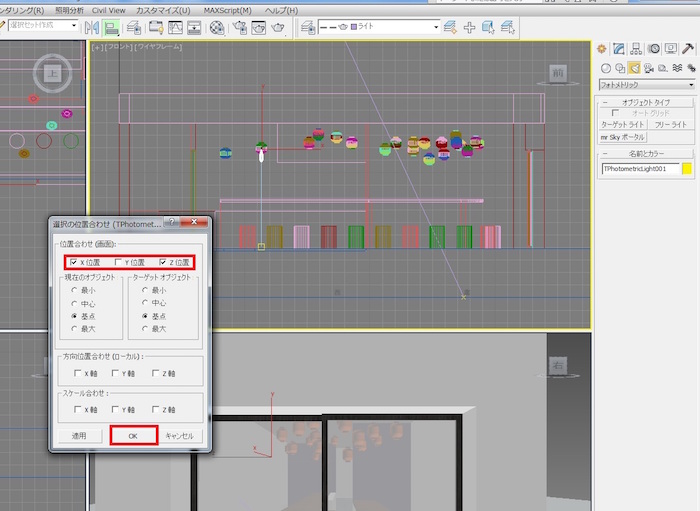

「選択の位置合わせ」ウィンドウの「X位置（＝画面横方向）」「Z位置（＝画面奥行き方向）」にチェックを入れ、

「Y位置（＝画面縦方向）」のチェックを外した状態で、『OK』をクリックします。

これで、微調整が完了しました。
